Блок “Start event”

Блок “Event”

Блок “Event” или блок события , событие – это то, что происходит в течение бизнес-процесса.

Изображается в виде круга со свободным центром, предназначенным для дифференцировки внутренними маркерами различных триггеров или их результатов. Согласно влиянию Событий на ход бизнес-процесса, выделяют три типа:

• Стартовое событие (Start),
• Промежуточное событие (Intermediate),
• Стартовое событие по времени – показывает, что пришло конкретное время (или прошёл интервал времени) и пора начать процесс,
• Стартовое событие по сообщению – показывает, что пришло сообщение от участников взаимодействия и пора начать процесс,
• Стартовое событие по условию – запускает событие при выполнении определенного условия,
• Конечное событие (End).

Блок начала имеет следующее настройки:

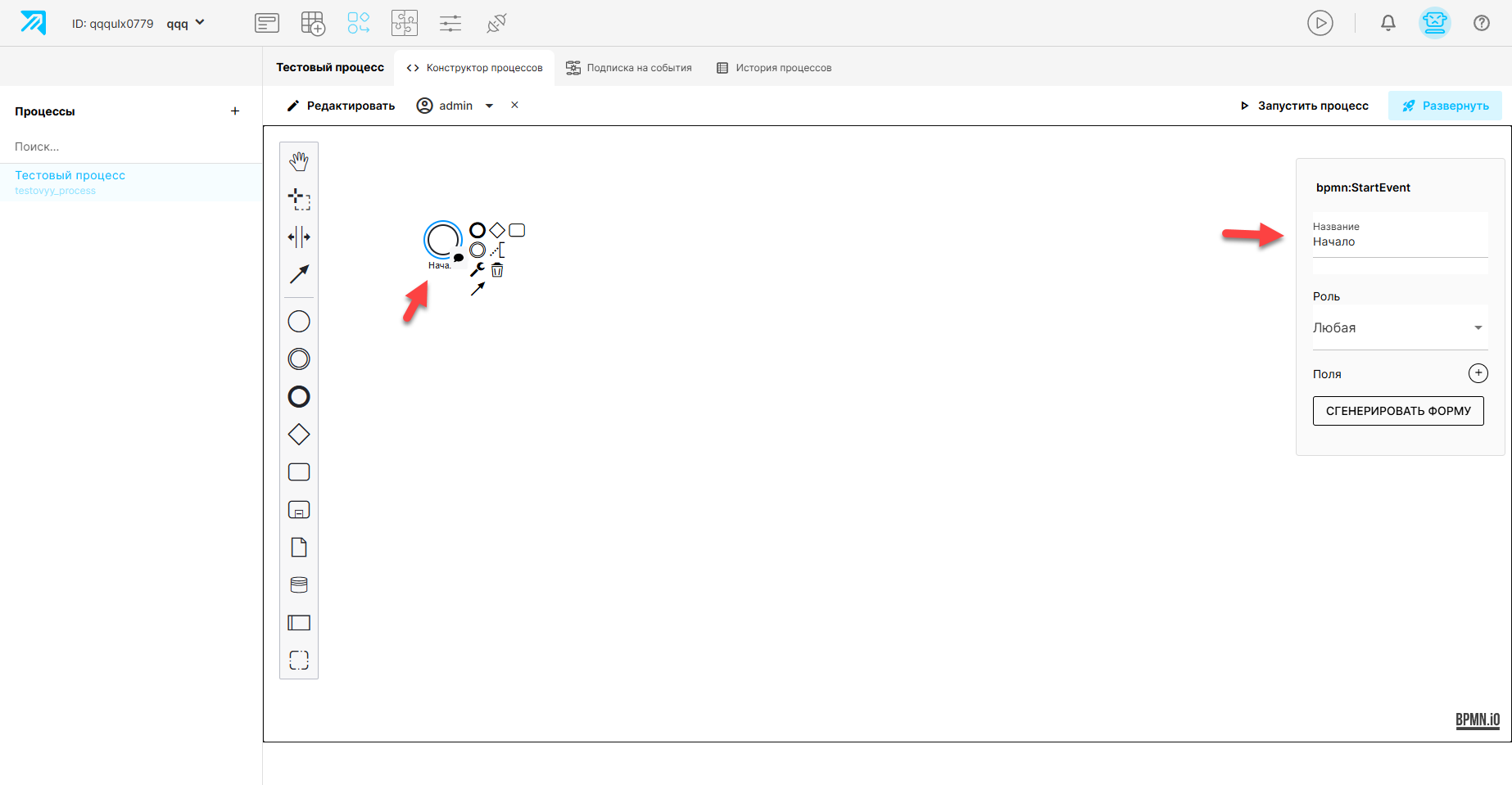

• Название – это название блока, которая отображается как ни диаграмме процесса так и при выборе процесса например в конструкторе форм. Указывается пользователем через ввод в поле.

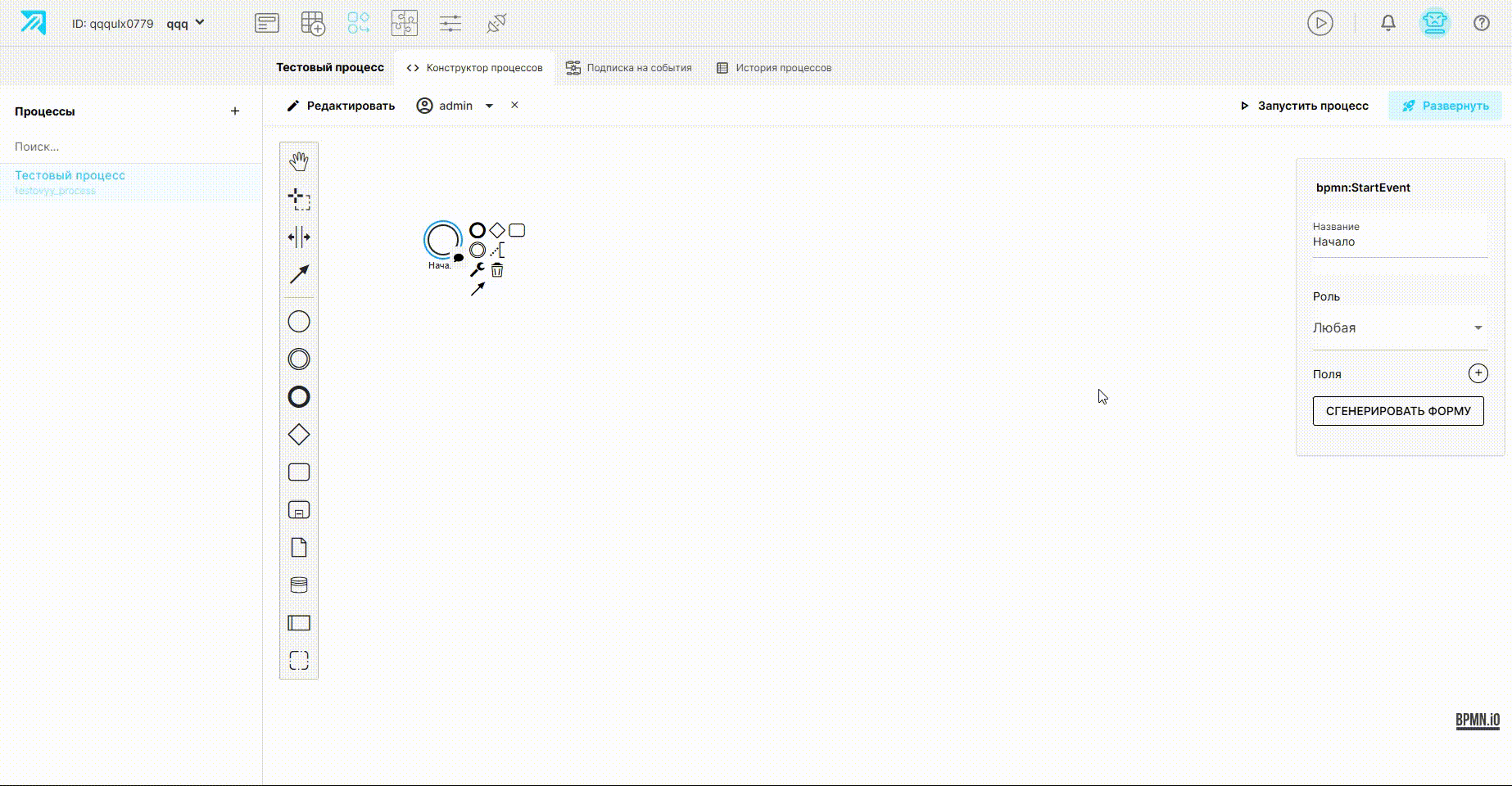

• Поля – эта настройка позволяет заводить поля различного типа, которые можно обрабатывать или использовать во время выполнения процесса. Например положить в поле идентификатор объекта. Для создания поля необходимо выбрать его тип, указать название и ключ поля, так же можно добавить описание поля.
