Блок “Gateway”

Блок с типом “Gateway”

Блок с типом “Gateway” –  позволяет разветвлять процесс и в зависимости от выполнения или не выполнения заданных условий, определять какой блок процесса должен выполнятся следующим.

У самого блока нет параметров, но для корректной работы блока необходимо указать условия в путях движения по процессу (стрелках, элемент “connect”) исходящих из блока.

Количество разветвлений не ограничено.

Настройки путей:

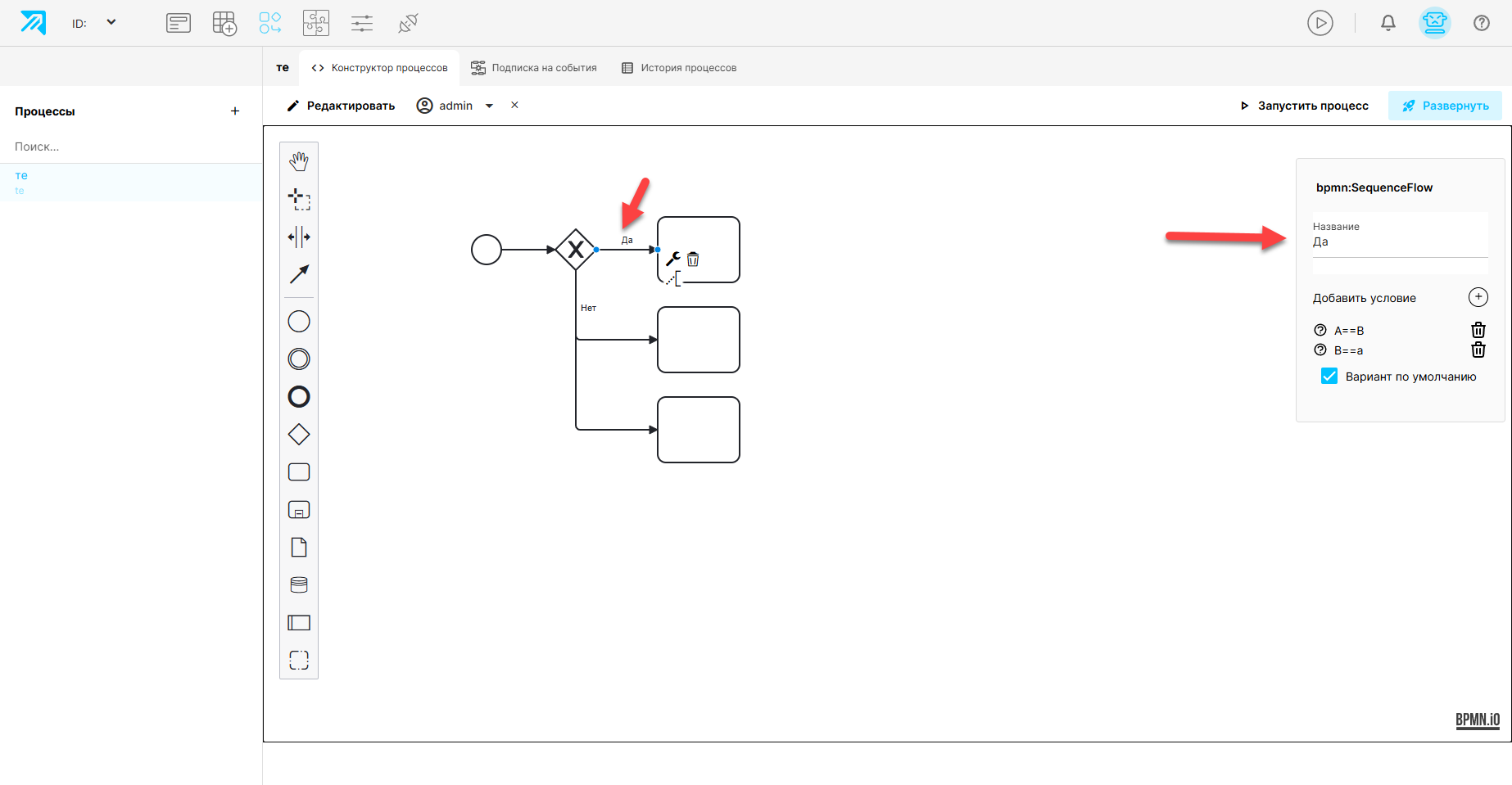

• Название – задаётся текстом в поле ввода, определяет название направления на диаграмме.

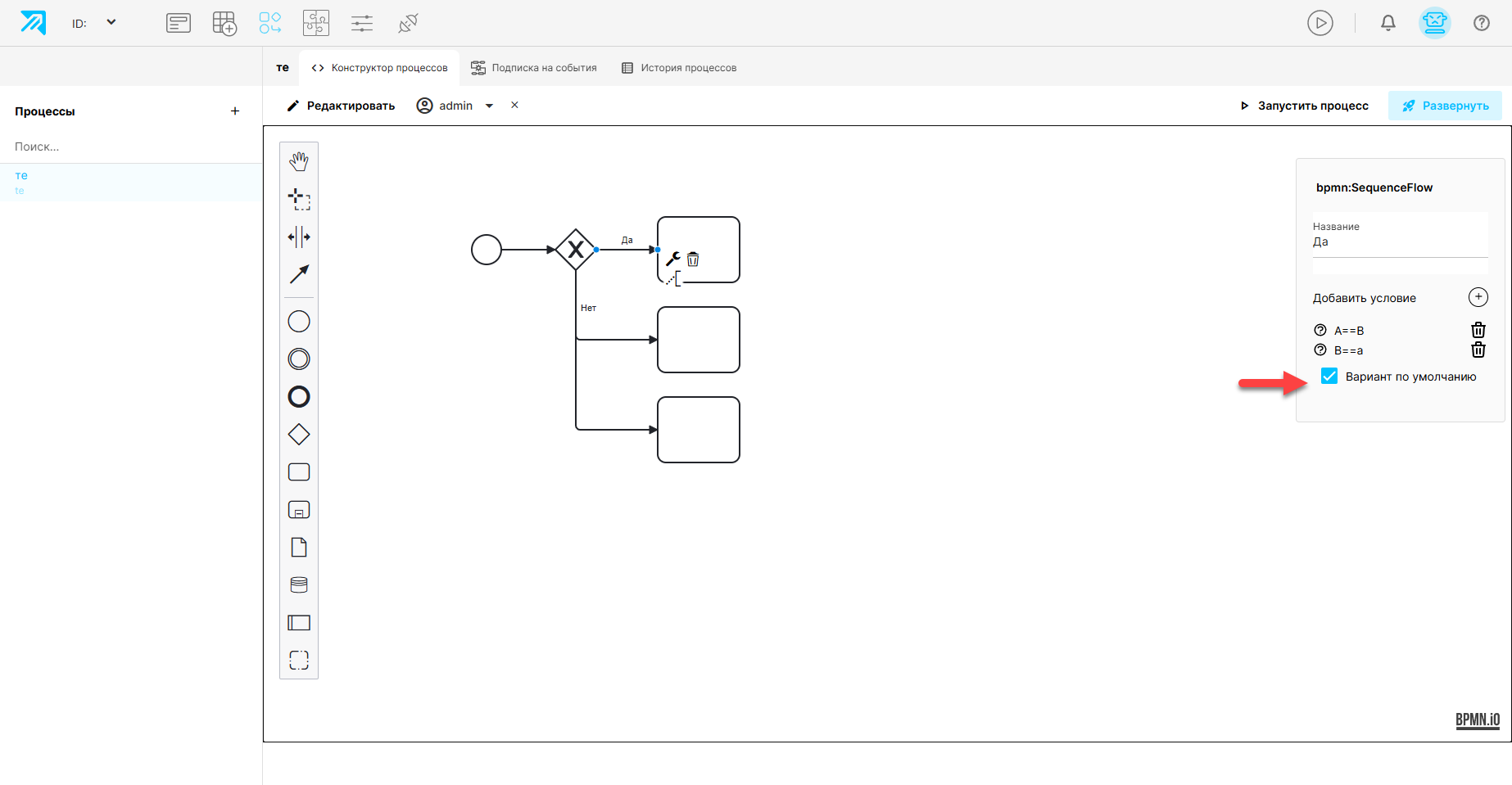

• Вариант по умолчанию – данный параметр определяет, что при стандартном выполнении процесса избирается именно этот путь. Вариант по умолчанию может быть только один. Параметр изменяется установкой или снятием чекбокса.

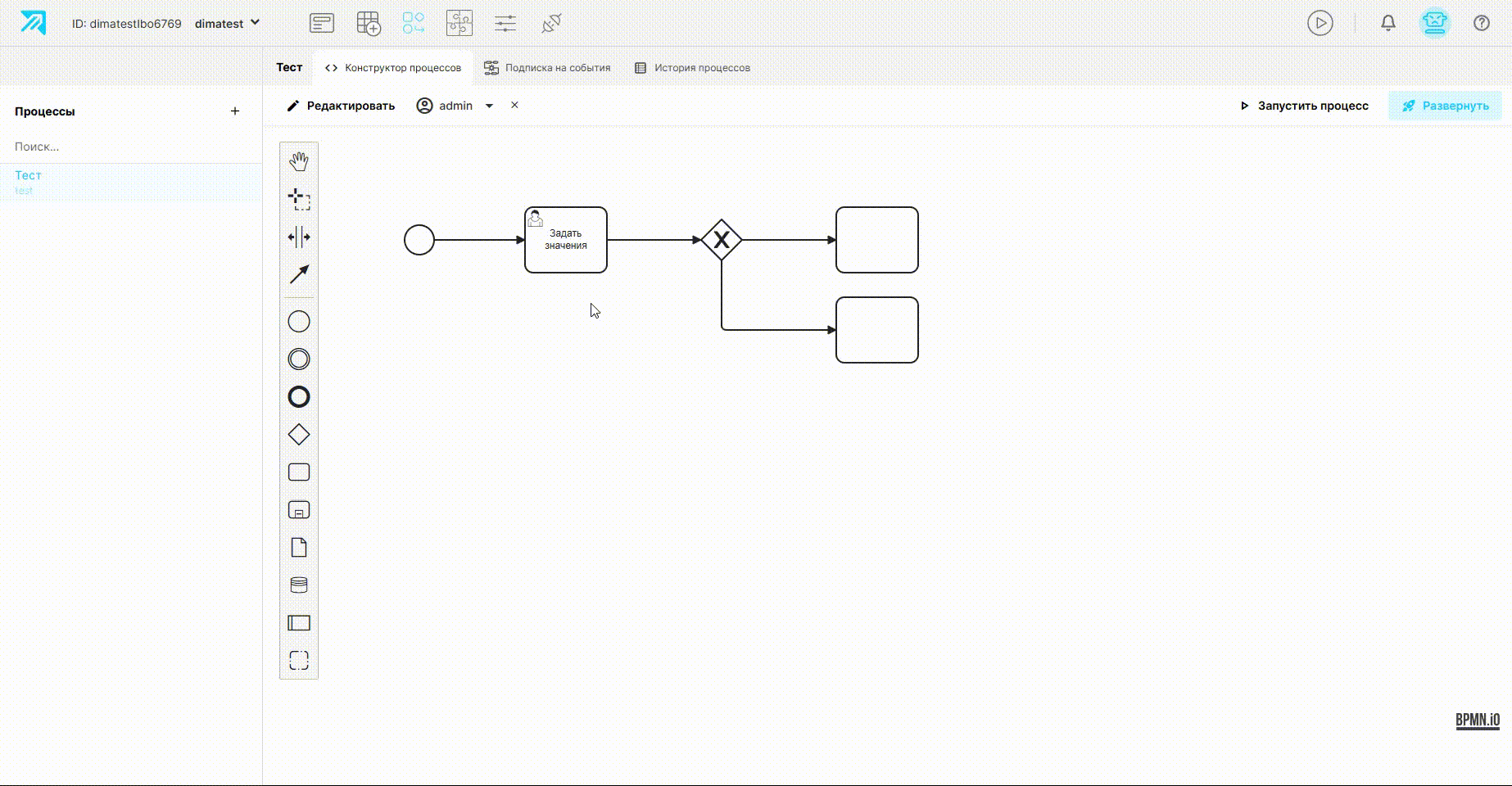

• Добавить условие – данный параметр позволяет завести условия, отвечая которым процесс пойдёт по данному пути. Условия задаются в виде выражений. Условий может быть несколько и при наличии нескольких условий движение по пути возможно, только если происходит выполнение всех заданных условий. Для составления условий можно использовать параметры блоков предшествующих гейту.
