Диаграмма Ганта

Компонент позволяет визуализировать график работ/ план проекта. На диаграмме Ганта отражаются задачи и последовательность их выполнения.

Диаграмма Ганта состоит из следующих элементов:

1. Список задач или действий. В левой части диаграммы указывают список мероприятий или задач, с которыми предстоит работать на проекте.
2. Исполнитель. Возле сроков указывают сотрудника, ответственного за выполнение конкретной задачи.
3. Сроки. Рядом со списком задач проекта перед шкалой времени можно наглядно продемонстрировать сроки: указать дату начала и дату окончания действий.
4. Статус. В этой колонке можно увидеть статус в котором находится задача.
5. Шкала времени. В правой части находится временная шкала, на которой располагаются задачи, в соответствии с временем их выполнения.

Для работы с компонентом необходимо подготовить структуру данных, то есть создать несколько взаимосвязанных таблиц, которые будут являться источником/хранилищем данных о задачах. Задачи могут иметь произвольный тип, заданный разработчиком ФП. Например: задание на работу, поставка товара, проведение выставки и т.д.. Для компонента “Диаграмма Ганта” обязательными являются следующие таблицы : “Задачи” «tasks», “Типы задач” «tasks_type», “Статусы задач” «tasks_status», “Приоритеты задач” «tasks_priority».

Описанная ниже табличная структура является общей для следующих компонентов: “Диаграмма Ганта”, а также “Каледарь” и“Канбан”.

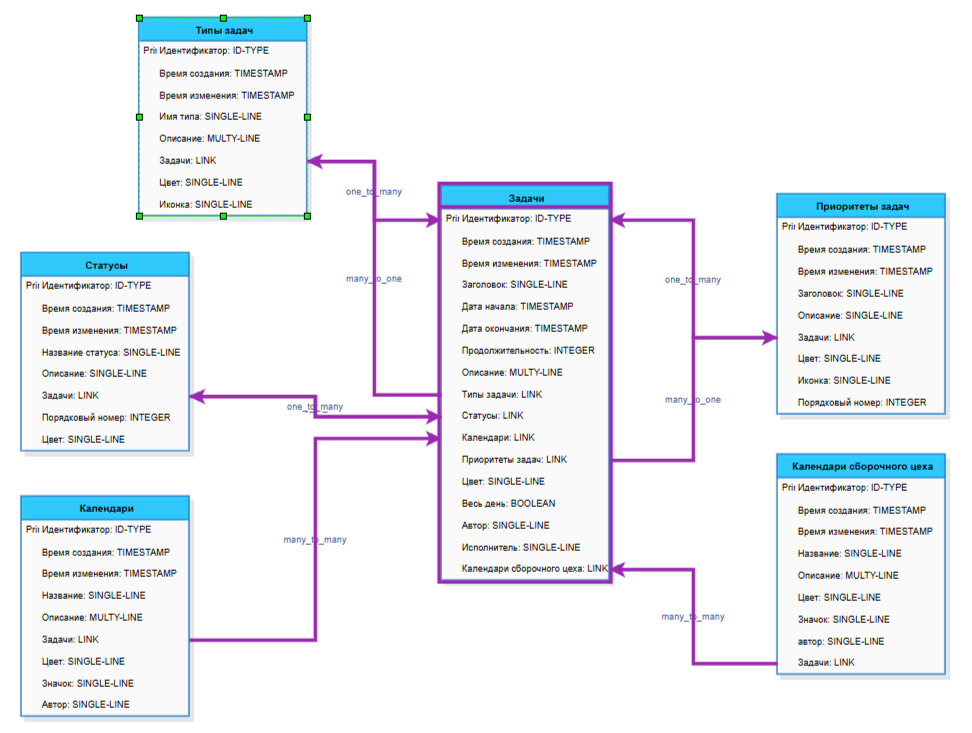

Структура данных

Таблица “Задачи” «tasks». Содержит информацию о задачах

№	Наименование	Описание	Тип
1	title	Заголовок задачи	Короткий текст
2	start_date	Дата/ время начала задачи	Дата и время
3	end_date	Дата/ время завершения задачи	Дата и время
4	duration	Продолжительность задачи	Целое число
5	description	Описание задачи	Многострочный текст
6	type	Тип задачи	Связь с таблицей (Многие к Одному) Типы задач
7	tasks_status	Статус задачи	Связь с таблицей (Многие к Одному) Статусы
8	calendars	Календари	Связь с таблицей (Многие ко Многим) Календари
9	priority	Приоритет задачи	Связь с таблицей (Многие к Одному) Приоритеты задач
10	color	Цвет задачи *	Короткий текст
11	all_day	Признак того что событие продлится весь день	Логический
12	implementer	Исполнитель задачи	Короткий текст
13	author	Автор задачи	Короткий текст

Таблица “Типы задач” «tasks_type». Содержит информацию о типах задача

№	Наименование	Описание	Тип
1	type_name	Название типа задачи	Короткий текст
2	description	Описание	Многострочный текст
3	tasks	Список задач	Связь с таблицей (Один ко Многим) Задачи
4	color	Цвет отображения типа *	Короткий текст
5	icon	Иконка для отображения типа	Короткий текст

Таблица “Статусы задач” «tasks_status». Информация о статусах

№	Наименование	Описание	Тип
1	title	Название статуса	Короткий текст
2	description	Описание	Многострочный текст
3	tasks	Список задач	Связь с таблицей (Один ко Многим) Задачи
4	color	Цвет отображения *	Короткий текст
5	icon	Иконка для отображения	Короткий текст
6	sequence_number	Порядковый номер статуса	Целое число

Таблица “Приоритеты задач” «tasks_priority»

№	Наименование	Описание	Тип
1	title	Название статуса	Короткий текст
2	description	Описание	Многострочный текст
3	tasks	Список задач	Связь с таблицей (Один ко Многим) Задачи
4	color	Цвет отображения *	Короткий текст
5	icon	Иконка для отображения	Короткий текст
6	sequence_number	Порядковый номер приоритета (чем меньше, тем выше приоритет)	Целое число

* Для заполнения полей с именем “color” (цвет) следует использовать шестнадцатеричный код цвета (#FF00FF). Таблица HTML цветов: https://colorscheme.ru/html-colors.html



Создание и настройки Диаграммы Ганта

	Перетащите иконку компонента на макет страницы.

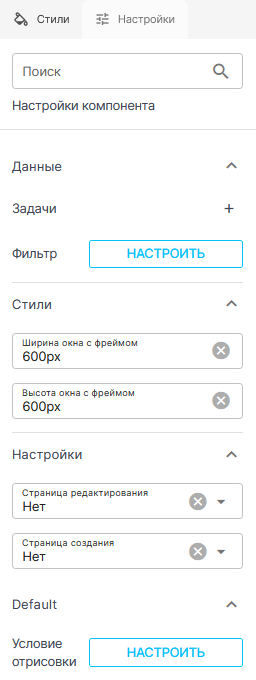

	Пользуясь инструментарием, расположенным в закладке “Настройки”, настройте компонент: Укажите таблицу, в которой хранятся параметры задач; Настройте фильтр в случае необходимости фильтрации данных; Установите ширину и высоту окна диаграммы; Укажите страницу редактирования задач и Страницу создания задач; Установите условие отрисовки, в случае необходимости отображения диаграммы пользователям с определенной ролью.
Более подробно о способах настройки компонента рассказывается в видео ниже.

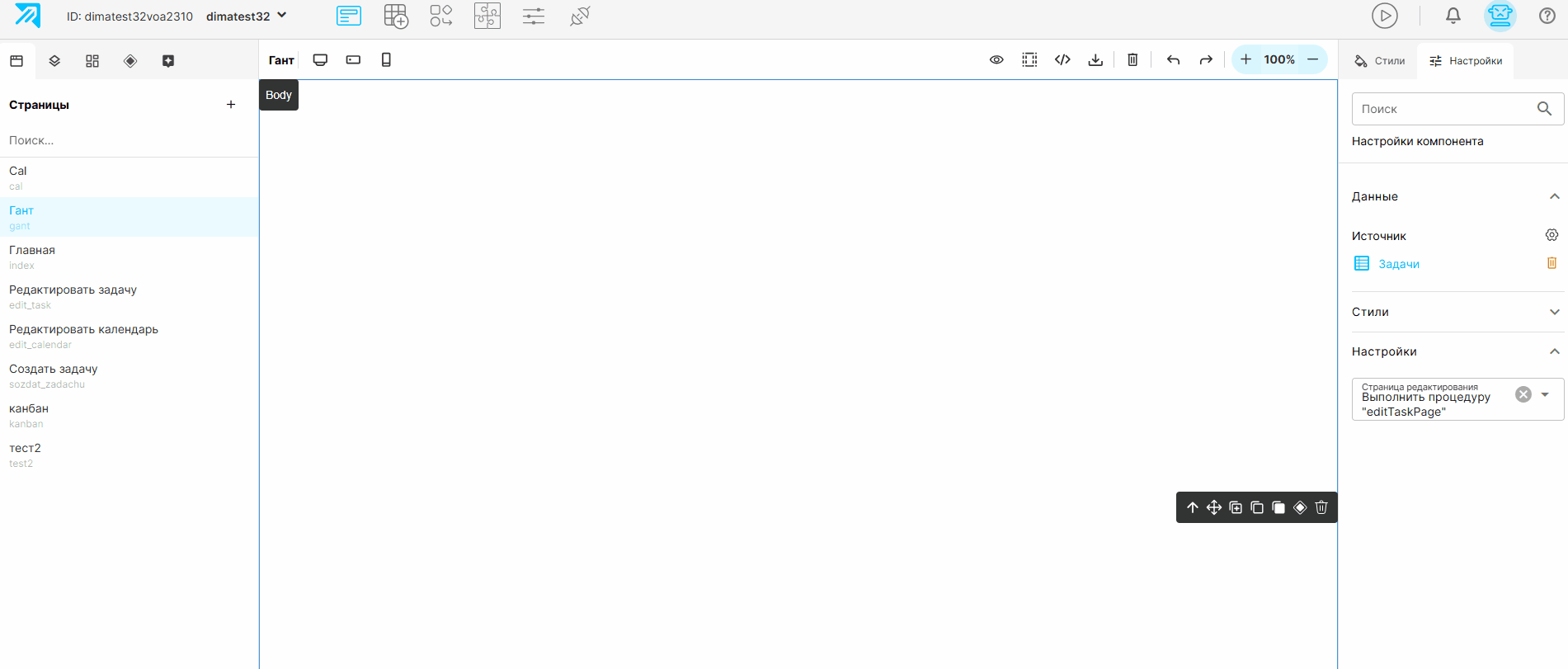

Добавление компонента на страницу

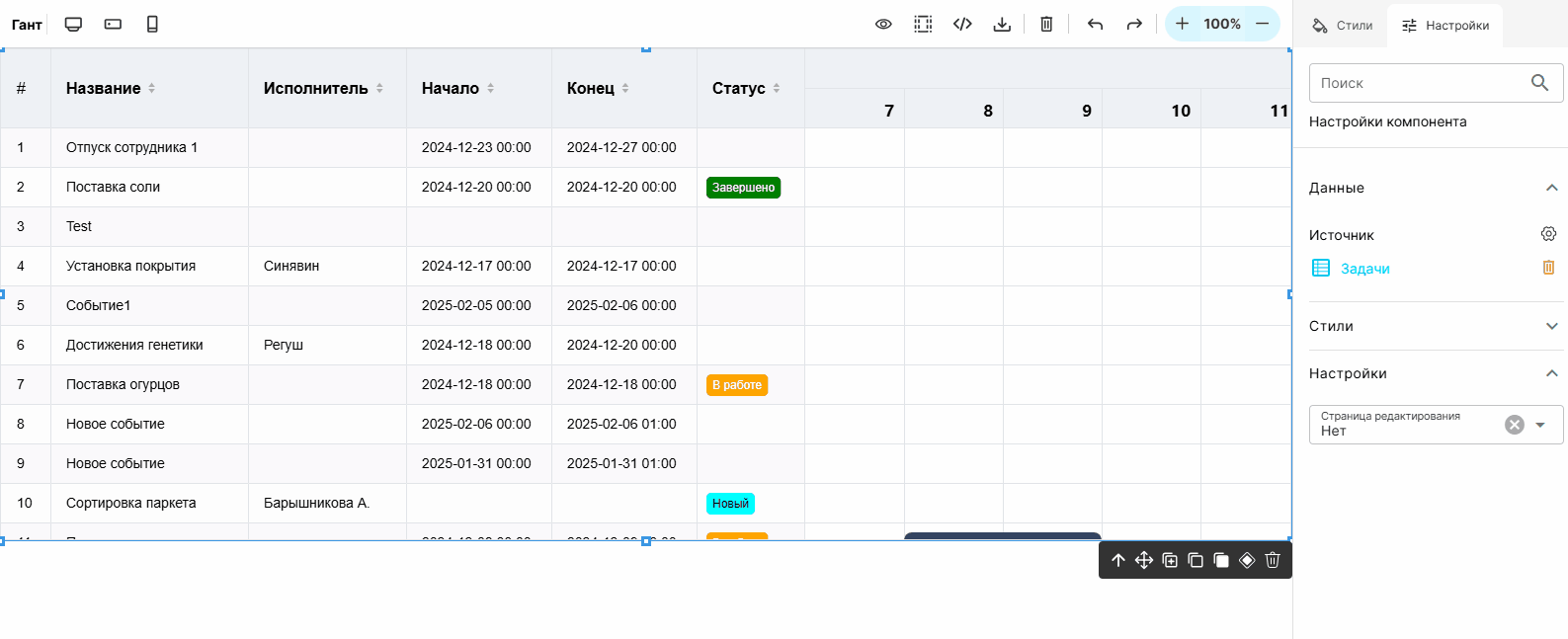

Редактирование задачи

Для возможности редактирования задачи на доске “Канбан” выполните следующие действия:

1. Создайте страницу с компонентами для редактирования записи в таблице (например: “Форма”). Добавьте параметр страницы с именем “id” (обязательно). В этот параметр будет передаваться идентификатор задачи. Страниц может быть несколько. Допустим если необходимо для каждого типа задачи открывать уникальную страницу редактирования;

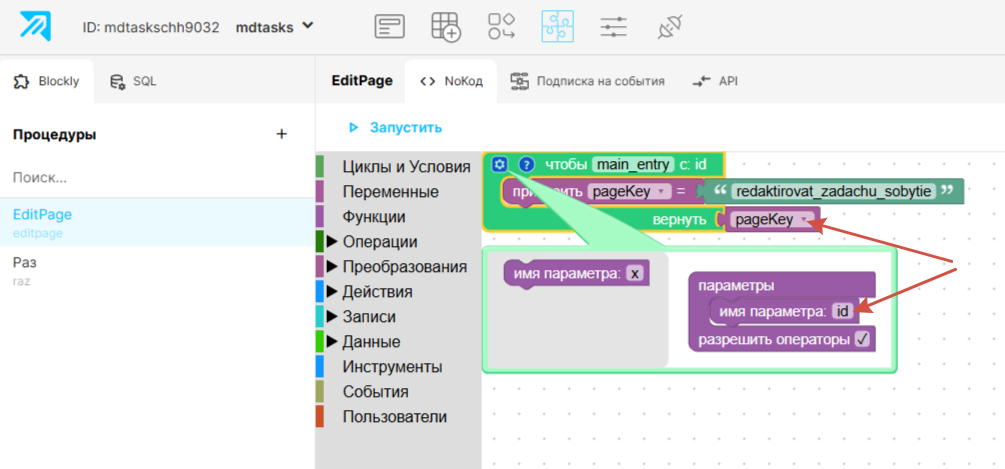

2. Создайте процедуру, которая в качестве выходного параметра будет возвращать ключ страницы редактирования. Наименование выходного параметра, например: “pageKey”. На вход процедуры, в параметр “id”, передаётся идентификатор задачи;
3. Процедура должна возвращать ключ страницы в зависимости от условия. Например: для разного типа задач “Встреча” или “Поставка товара на склад” будет открываться уникальная страница редактирования

4. В настройках компонента  выберите созданную процедуру: Настройки → Настройки →  Страница редактирования

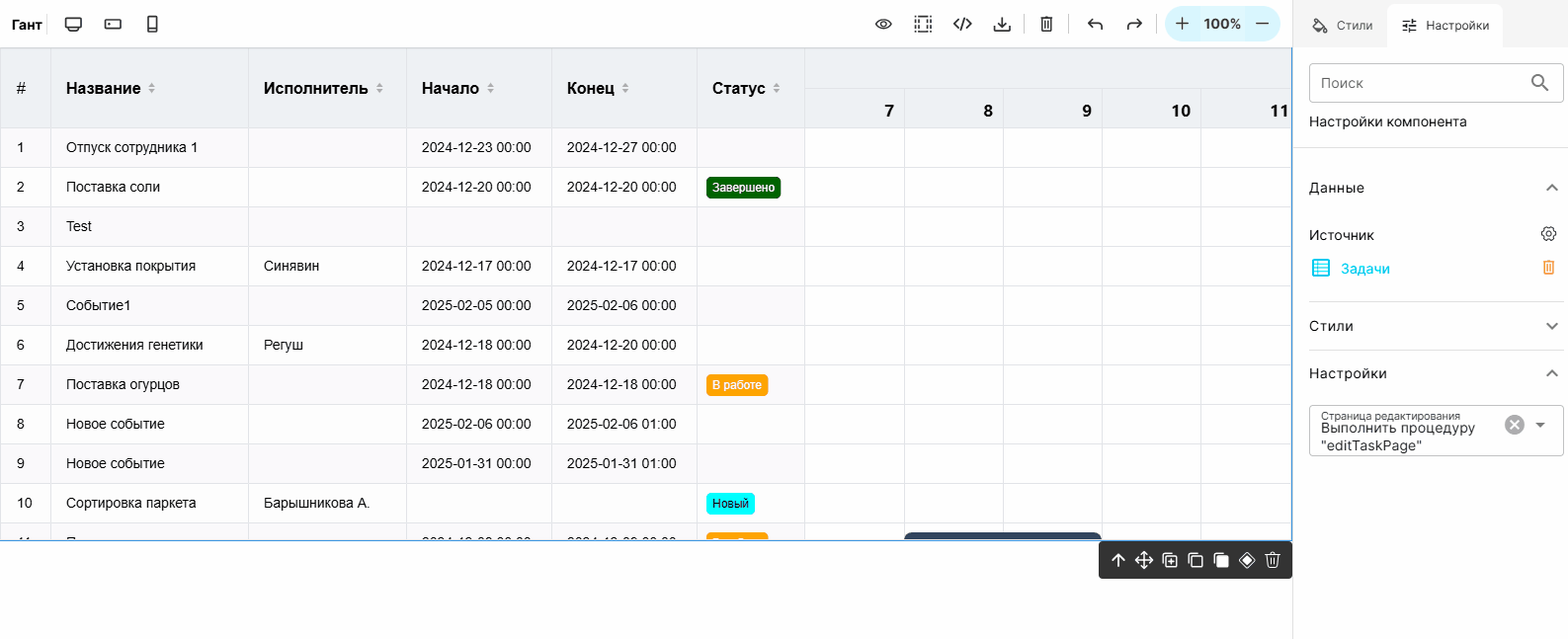

В настройках компонента можно задать размер фрейма в пикселях.
