Конструктор модели данных (КМД) — лёгкое создание моделей данных и ER-диаграмм за 3 шага

Конструктор модели данных (КМД) No/Low Code платформы лёгкой разработки Appliner предназначен для проектирования и создания схем данных функциональных приложений, обеспечивая хранение и обработку данных.

Модель данных

Модель данных — это структурированное представление информации, используемое для хранения и обработки данных в приложении.

ER-модель (от англ. Entity-Relationship model, модель «сущность — связь») — это модель данных, позволяющая описывать концептуальные схемы предметной области¹.

ER-модель состоит из следующих компонентов:

1. Сущности:
   • Клиенты: содержит информацию о клиентах (идентификатор, имя, организация).
   • Товары: содержит информацию о товарах (идентификатор, название, цена).
   • Продажи: содержит информацию о продажах (идентификатор, ключ клиента, ключ товара, дата, сумма).
2. Связи между сущностями:
   • Клиенты → Продажи:
     • Тип связи: 1:M (один клиент может совершить много продаж).
     • Атрибут связи: ключ клиента (foreign key) из сущности «Продажи» ссылается на идентификатор клиента из сущности “Клиенты”.
   • Товары → Продажи:
     • Тип связи: 1:M (один товар может быть продан в рамках многих продаж).
     • Атрибут связи: ключ товара (foreign key) из сущности «Продажи» ссылается на идентификатор товара из сущности “Товары”.

Общие свойства:

• Каждая сущность имеет уникальный идентификатор (первичный ключ).
• Связи реализованы через внешние ключи в сущности «Продажи», которые ссылаются на первичные ключи сущностей «Клиенты» и «Товары».

Пример:

• Клиент «Иван Иванов» из компании «Ивановы и Ко» (ID = 1) совершил продажу товара «Бумага для печати» (ID = 1) за 350 руб.

Основные функции и возможности конструктора моделей данных (КМД) Appliner

Конструктор моделей данных (КМД) поддерживает простоту и гибкость управления данными для разработки различных корпоративных приложений.

• Модели данных: создание, просмотр, редактирование сущностей, SQL-таблиц и NoSQL-коллекций.
• Начальные данные: добавление исходных данных в модели.
• Представления (views): создание и настройка интерфейсов для работы с данными.
• Глобальные переменные: централизованное управление переменными, включая их просмотр и редактирование.
• Поиск моделей: быстрый доступ к моделям через поиск по названию.
• Настройка данных: добавление, изменение и удаление полей (текст, дата, число и др.) с указанием ключевых характеристик.
• Документация API: автоматическое формирование документации для взаимодействия с моделями и процессами приложения.

Интерфейс пользователя КМД

Конструктор моделей данных (КМД) предоставляет интуитивно понятный интерфейс для эффективного управления моделями данных, обеспечивая гибкость и удобство в разработке функциональных приложений.

Основные элементы интерфейса КМД представлены в следующей таблице.

Основные элементы интерфейса	Описание
1. Основная панель инструментов разработчика приложения	Доступ к основным функциям и разделам.
2. Панель со списком моделей данных	Список всех существующих моделей.
3. Выбранная модель данных	Детальная информация о выбранной модели с возможностью редактирования.
4. Основные разделы КМД:	Доступ к отдельным функциям КМД.
— «Поля, записи, API»	Управление полями/записями модели и API.
— «ER-диаграмма»	Визуальное представление связей между моделями в виде Entity-Relationship диаграмм («сущность — связь»).
— «ERD-MM»	Визуальное представление связей между моделями в виде Entity-Relationship диаграмм со связями «многие ко многим».
— «Запросы»	Создание и управление запросами к данным.
— «Представление процедур»	Создание и управление процедурами приложения.

Интерфейс пользователя КМД использует следующие основные элементы.

Основная страница конструктора моделей данных (КМД)

Элементы	Описание
Основная страница КМД
	Основные разделы КМД: • «Поля, записи и API». • ER-диаграмма («сущность — связь»). • ER-MM-диаграмма (Many-to-Many, многие ко многим). • SQL-запросы. • Представления процедур Blockly.
	Список созданных моделей данных.

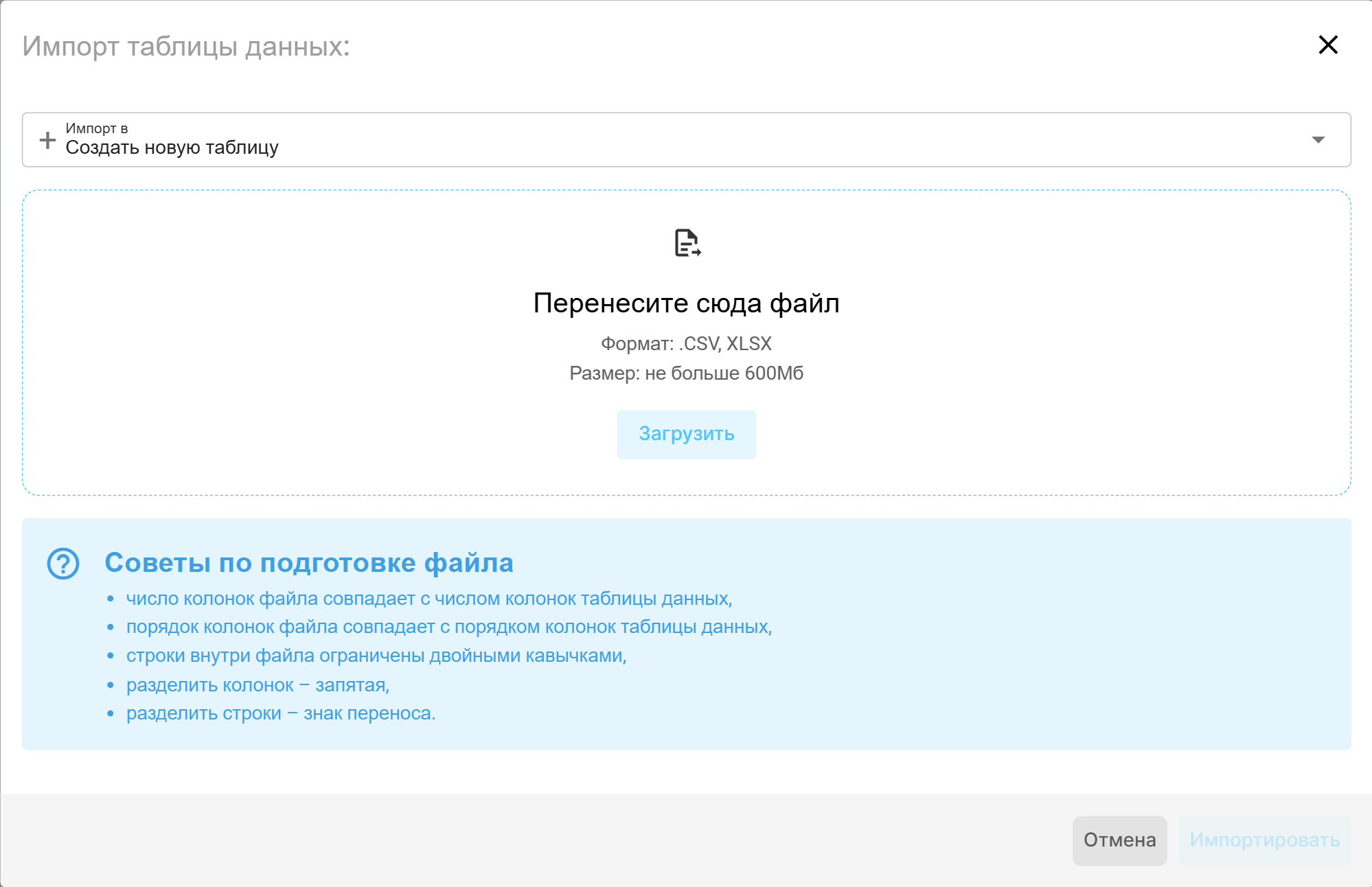

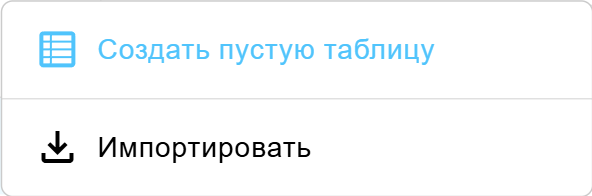

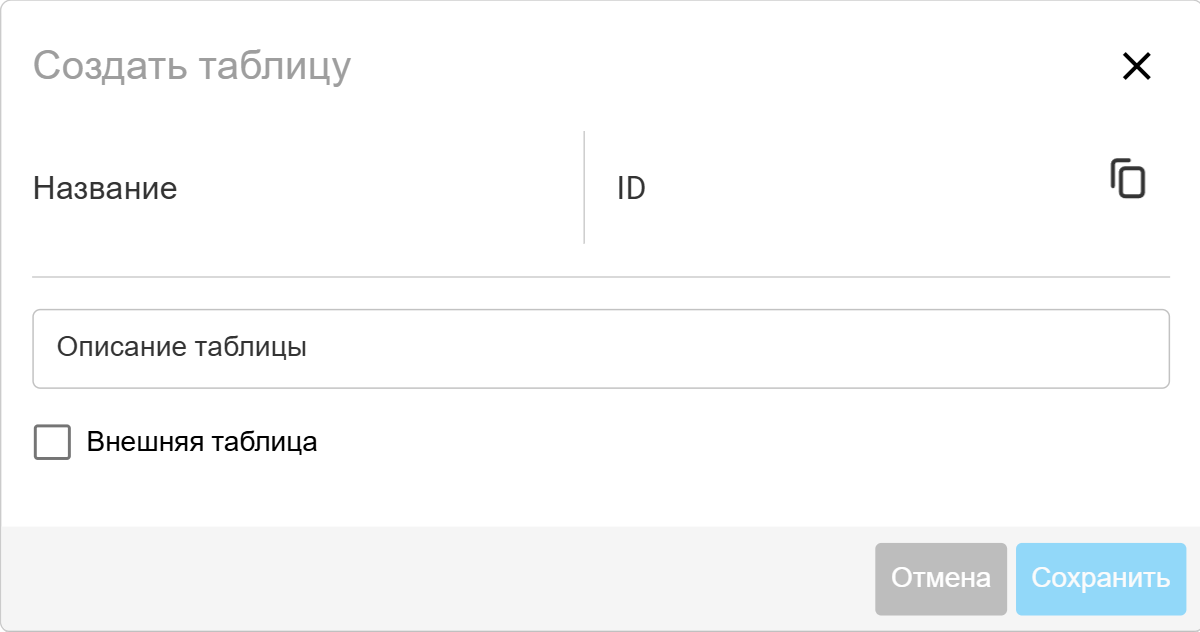

	Кнопка «Создать таблицу» для добавления новой таблицы в модель данных: Окно создания пустой таблицы: Окно импорта новой таблицы:

Раздел «Поля, записи и API»

Элементы	Описание
Раздел «Поля, записи и API»
	Вкладка «Поля»

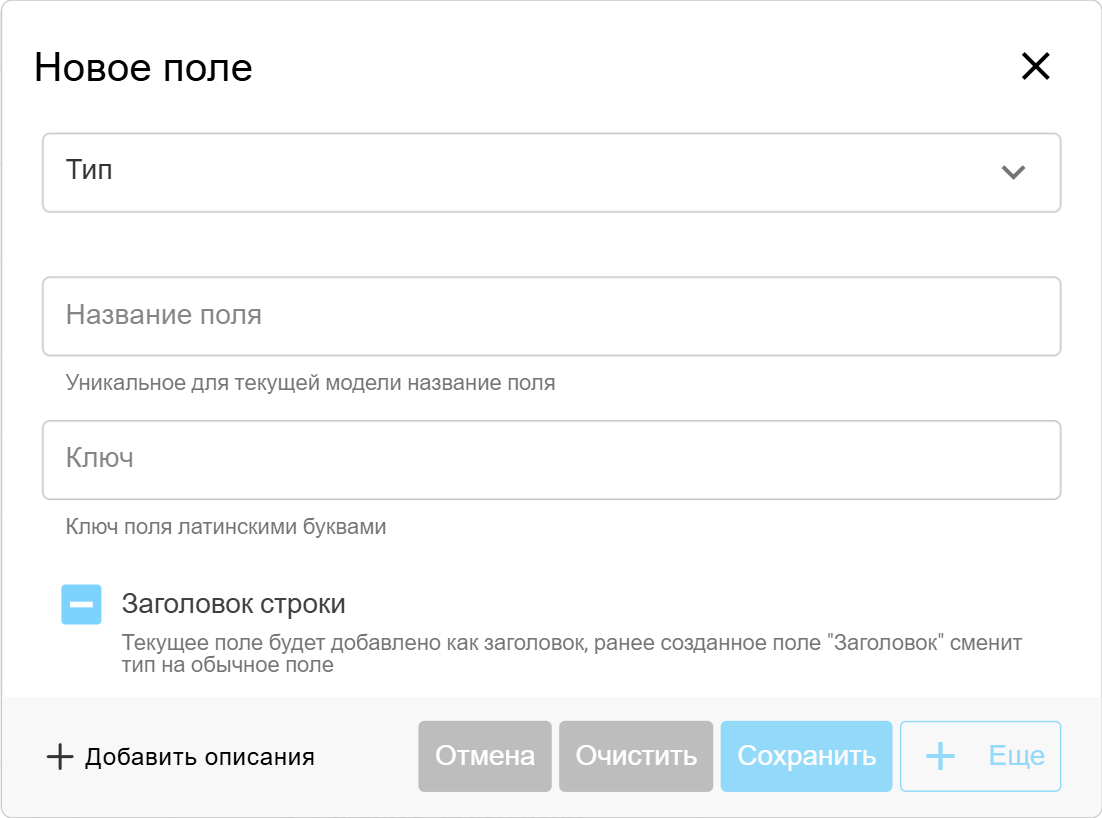

	Кнопка «Новое поле» для добавления нового поля (колонка в таблице) в запись (строка таблицы) модели данных. Окно «Новое поле»:
	Вкладка «Записи».
	Кнопка «Добавить запись в таблицу» в открытой модели данных.
	Кнопка «Дублировать таблицу» для создания копии таблицы модели данных.
	Кнопка «Печать».
	Кнопка «Изменить» для редактирования названия таблицы модели данных.

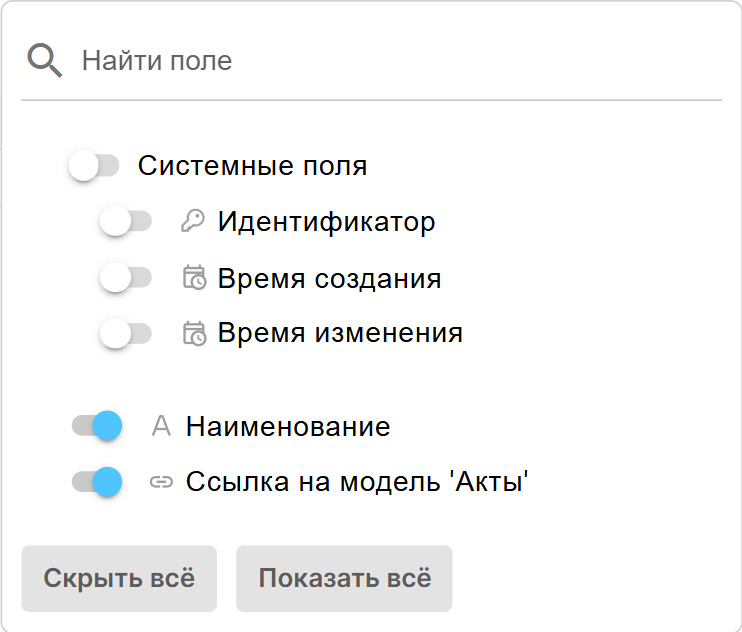

	Кнопка «Скрыть» для скрытия/показа полей в записи. Окно выбора полей для показа:

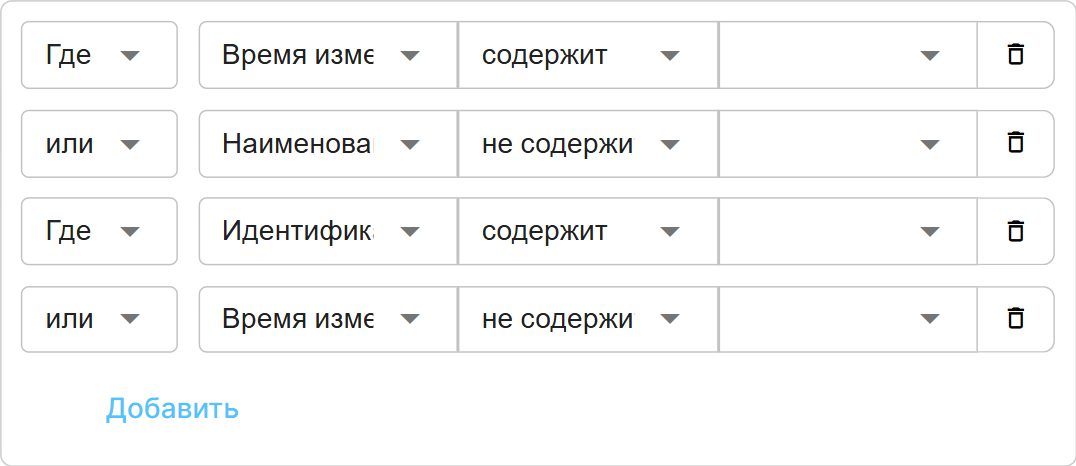

	Кнопка «Фильтр» для настройки отображения записей таблицы модели данных. Окно настройки параметров фильтрации:
	Кнопка «Сортировка» для выбора вариантов отображения записей.
	Кнопка «Выгрузить XML» для сохранения выбранных записей в XML-файл.
	Кнопка «Удалить» для удаления выбранных записей.
	Поле для поиска по полям записей модели данных.

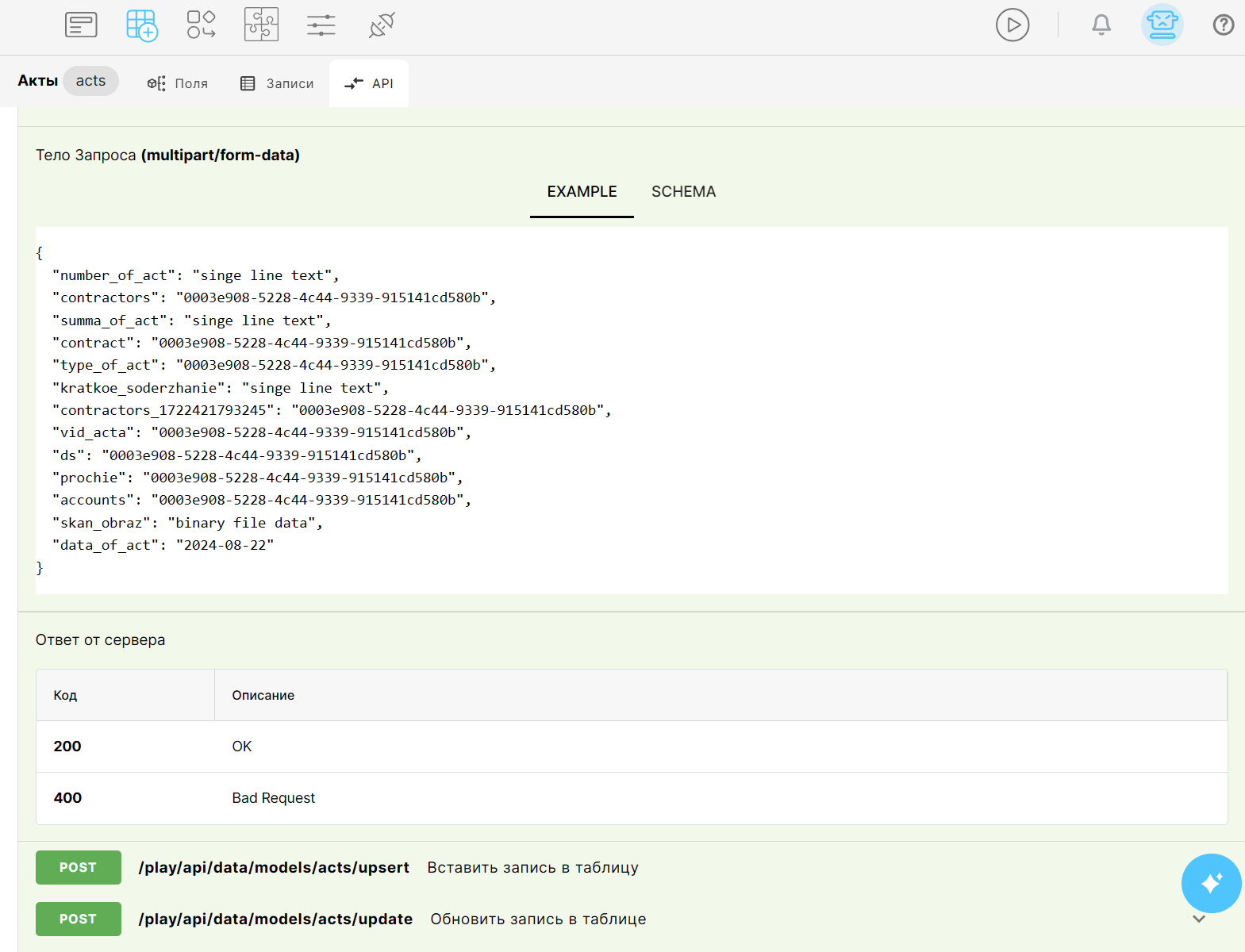

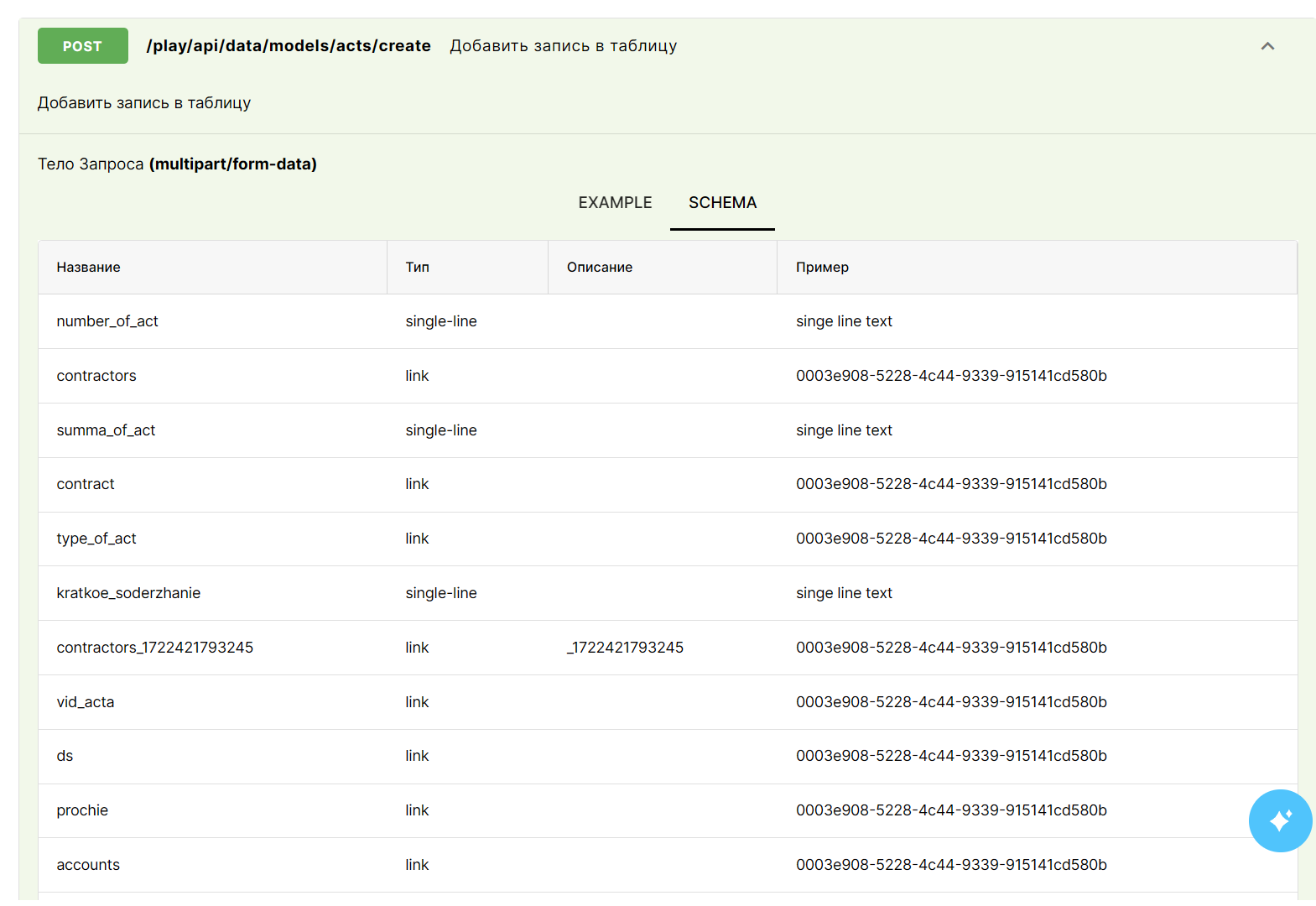

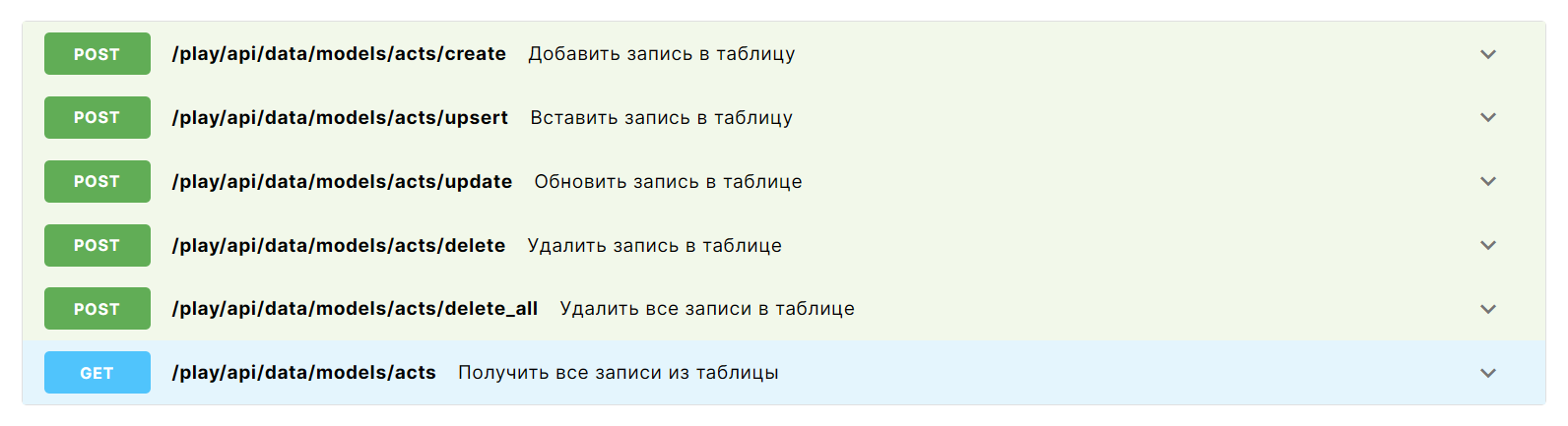

	Вкладка «API». Показывает список доступных API c описанием примеров и схем:

Раздел «ER-диаграмма»

Элементы	Описание
Раздел «ER-диаграмма»
	Кнопка «Увеличить масштаб» ER-диаграммы.
	Кнопка «Уменьшить масштаб» ER-диаграммы.
	Кнопка «Масштаб по размеру рабочей области».
	Кнопка «Свернуть все таблицы».
	Кнопка «Расположение таблиц».

Раздел «ERD-MM-диаграмма»

Элементы	Описание
Раздел «ERD-MM-диаграмма»
	Кнопка «Редактирование ERD-MM-диаграммы».

Раздел «Запросы»

Элементы	Описание
Раздел «Запросы»

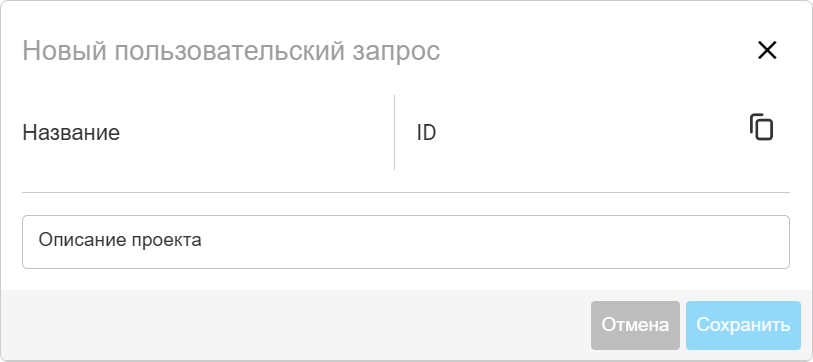

	Кнопка «Добавить запрос». Окно «Новый пользовательский запрос»:

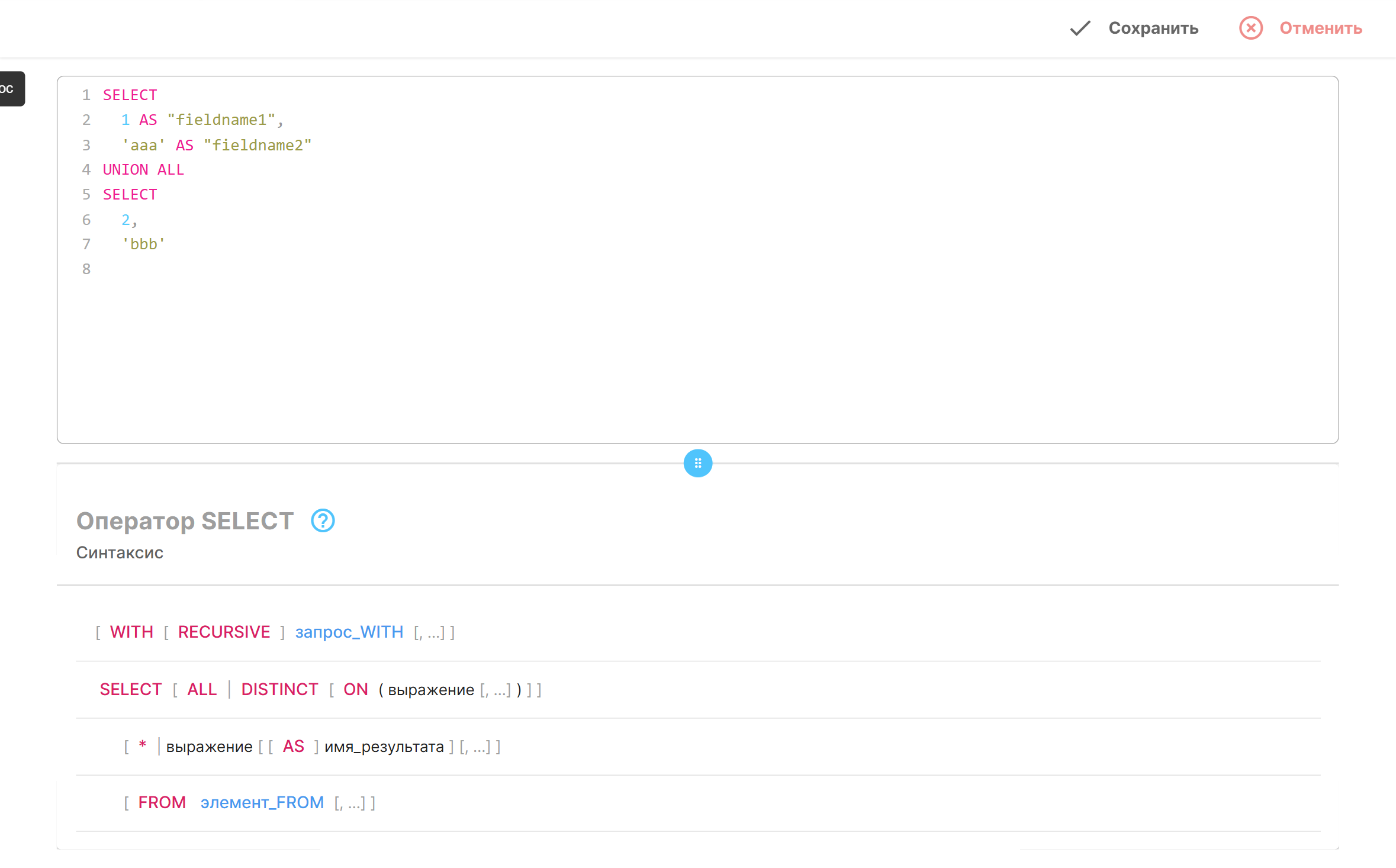

	Вкладка с SQL-кодом запроса.

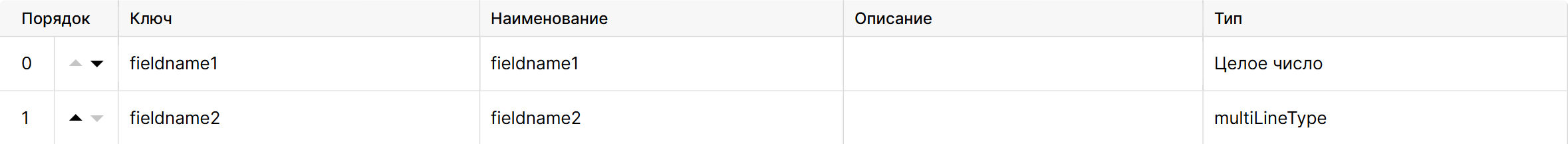

	Вкладка «Поля». Таблица полей:

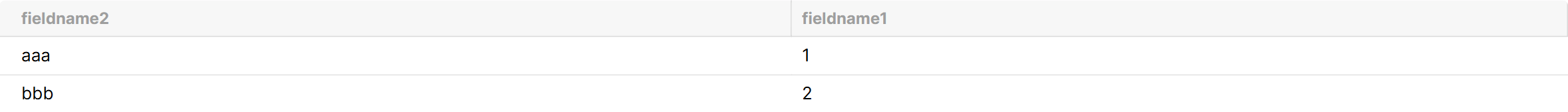

	Вкладка «Записи». Таблица записей:

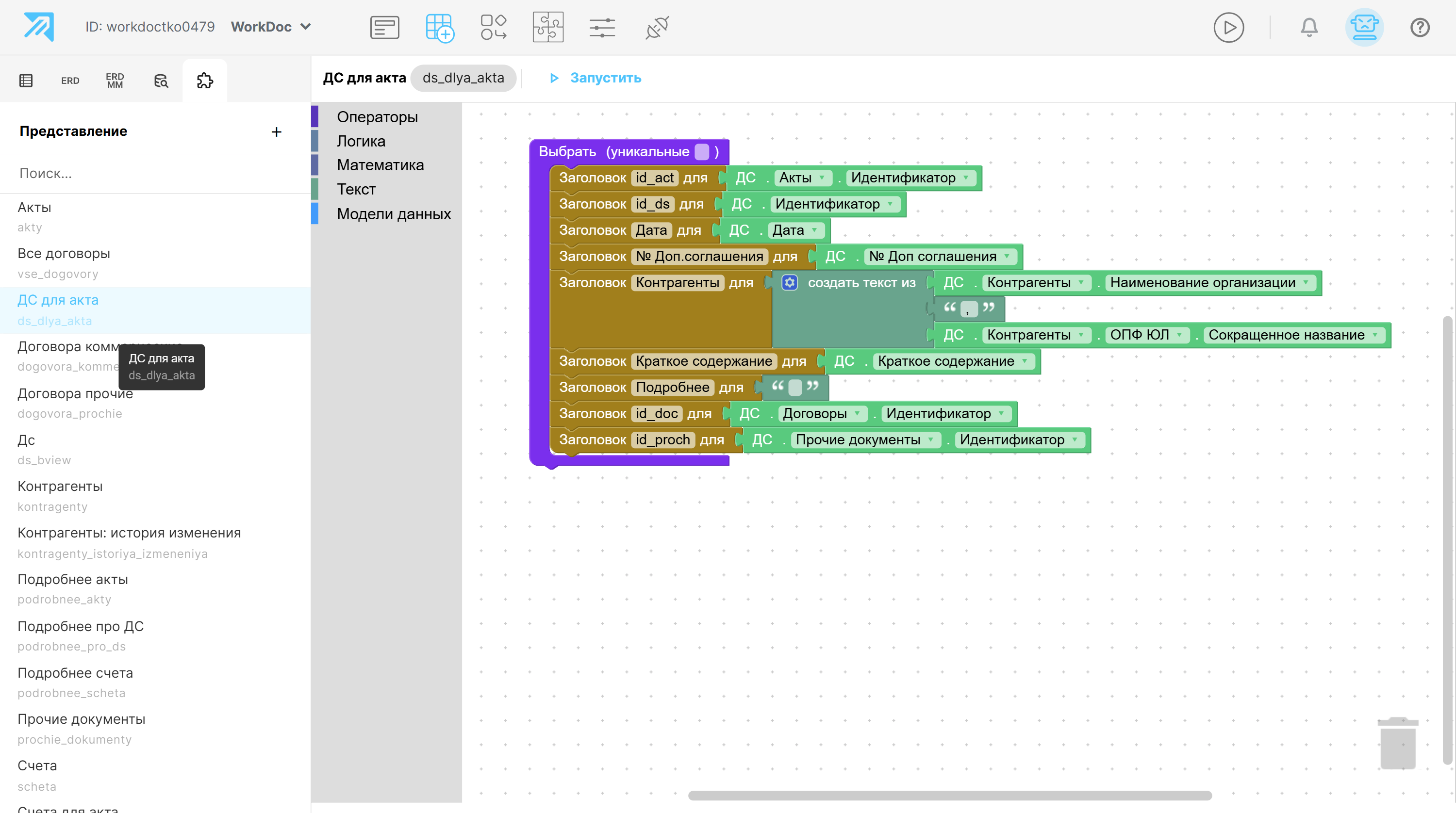

Раздел «Представления процедур»

Элементы	Описание
Раздел «Представления процедур»
	Кнопка «Добавить процедуры». Окно добавления процедур: Подробное описание см. в статье «Компоненты конструктора процедур».
	Кнопка «Запустить процедуры».
	Кнопка «Очистить процедуры».

1. ER-модель // Википедия. [2024]. Дата обновления: 17.07.2024. URL: https://ru.wikipedia.org/?curid=258627&oldid=138992988. ↩︎
